減震パッキン「UFO-E」で
地震後も住続ける家造り
大地震対応で性能が高い「絶縁工法」
地震力が建物に入る前に滑り、摩擦抵抗（ブレーキ）で300～800galの加速度を減震します。
コストが安い
免震構造と同じ、絶縁工法でありながら、コストは免震構造の1/10に。
施工が簡単
大工さんの手でアンカーボルトに差し込むだけ。
Ｗブレーキ構造で
（２段ブレーキ）
300～800galの加速度を減震

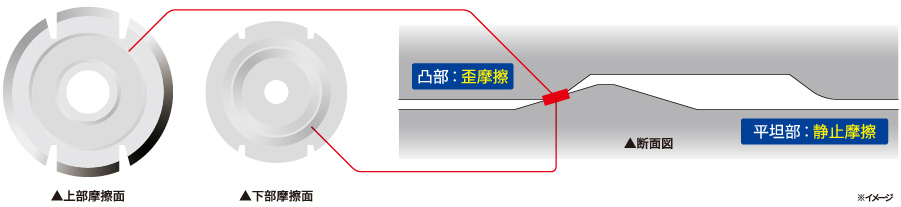

Ｗブレーキとは？
地震の揺れで上下の凸部が乗り上げると、集中荷重により大きな応力が発生して「歪摩擦」が生じます。
これと平坦部の「静止摩擦」がダブルブレーキとなって、減震効果が高まります。
-

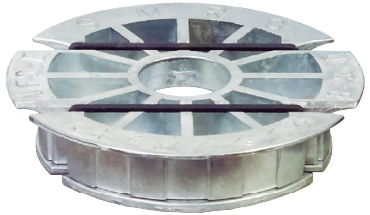

UFO-E V型
一般基礎・通気タイプ
-

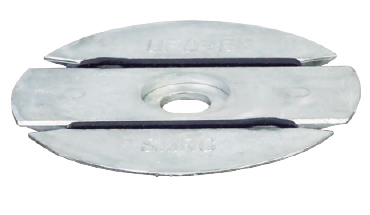

UFO-E A型
断熱基礎・気密タイプ
-
SET状況
-
SET状況
座彫りが小さくなり、断面欠損も減ります。
通常のドリルで締め付けができます。
2段皿バネは、「緩み防止＋首振り機能」でUFO-Eのスライドに追従します。
丸座金と2段皿バネはアンカーボルトに落とし込むだけ、簡単です。
座彫り、アンカーボルトの順に施工すると、施工精度が上がり、施工スピードが上がります。

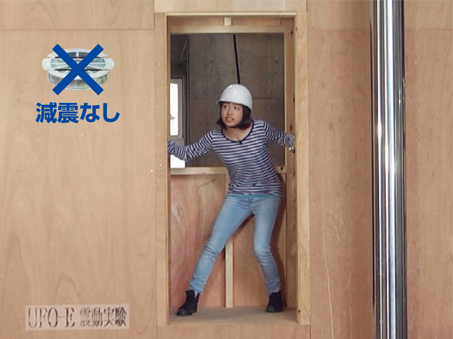

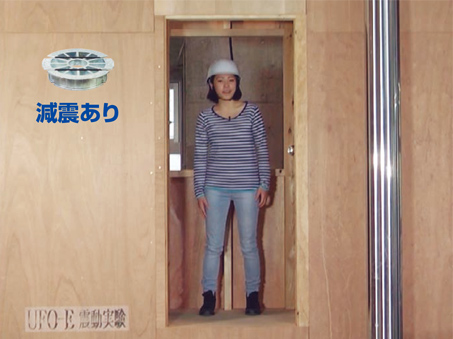

ゲンシンパッキン「UFO－E」はスゴイ！

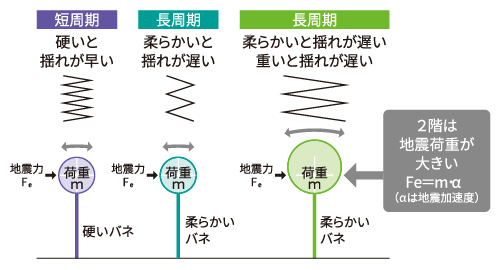

地震力の方程式 Ｆｅ＝ｍ・α と摩擦力の方程式 Ｆｆ＝ｍ・μ が類似していることに注目し、「ＵＦＯ－Ｅ」が誕生しました。
μは摩擦係数で、ＵＦＯ－Ｅの摩擦板が地震を受けて滑った時に消費する減衰エネルギーの系数です。αは地震の加速度ですが、この単位をG（1G＝980gal）とすると、建物にかかる地震エネルギーの系数（設計震度）として使えます。なお、この加速度αは速度ｓの二乗に比例するので、地震の破壊力Ｆeも地震の揺れの速度ｓの二乗に比例して大きくなります。
耐震基準を超える地震加速度αがUFO-Eの摩擦系数μで減震できる加速度は α-μ。故に、UFO-Eに摩擦減震されて、建物（質量m）に掛かる地震力は Ｆｅｆ＝ｍ・(α-μ)
-

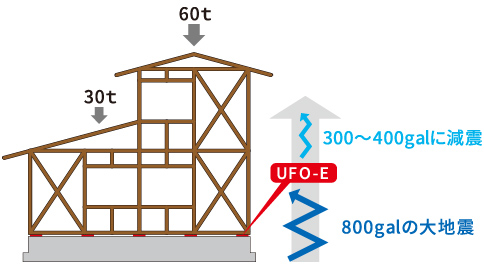

地震の破壊力（阪神淡路800gal相当）
2階建の例 1F 2F 建物荷重 m 30t 60t 地震加速度 α
(単位G＝gal/980)0.8 0.8 水平地震力 Fe 24t 48t -

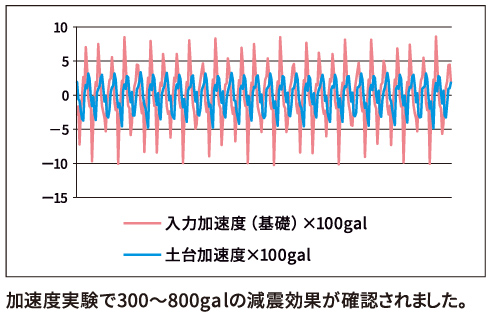

UFO-Eの減震性能
地震加速度 UFO-E使用時加速度 記事 設計震度
300gal以下300gal以下 作動無し 300gal～
1100gal約300gal～400gal
※UFO-E μ＝0.3～0.8 により、弊社計算値。東洋大学共同研究実験においても、ほぼ同様の結果が出ています。

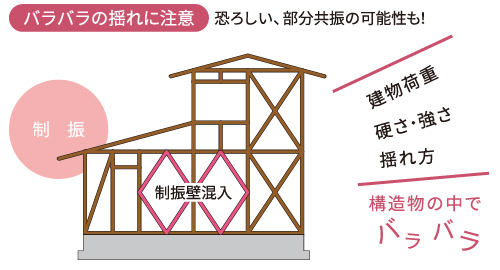

制振構造の落とし穴
もともと【制振構造】は、極低降伏点鋼（無弾性スチール）・粘弾性ゴム・低反発ゲル・ダンパー類の制振材および機械的装置により地震の揺れを減ずるもので、大型ビルなどに多用されています。しかし、それらの制振装置を木造住宅に用いると、従来の木造壁と制振壁の揺れ方が違うため、バラバラに揺れて危険な状態になる可能性が高いのです。

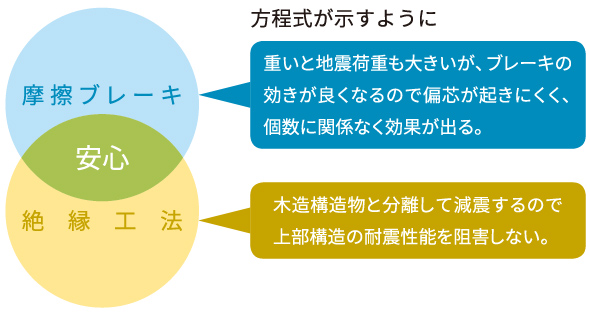

《ＵＦＯ－Ｅ》なら、これらの不安要素をすべて解消します！
UFO-E（ユーフォーイー）についてもっと詳しく知りたい方はこちら
